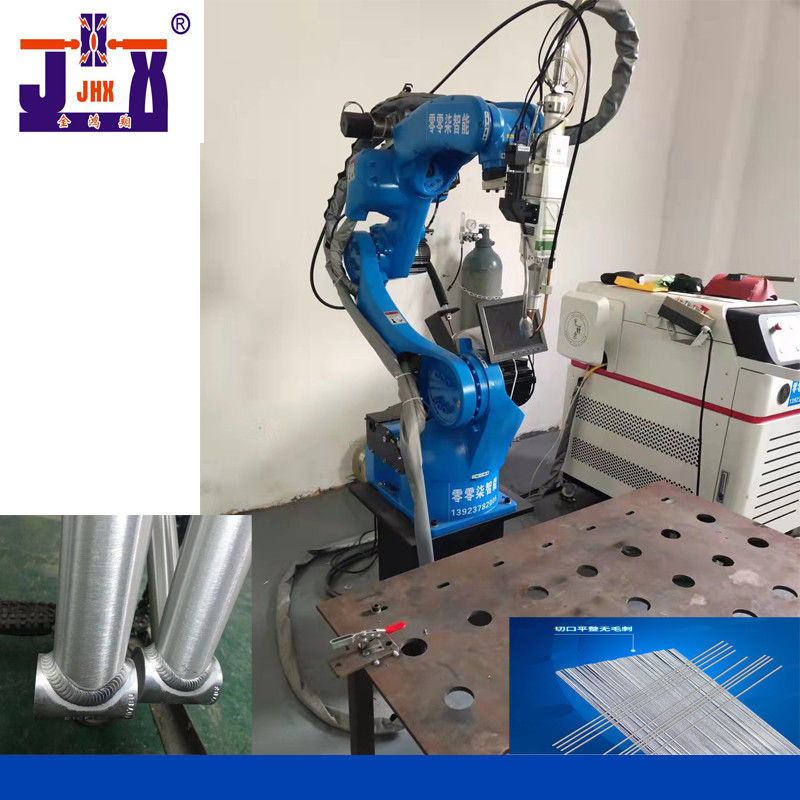

Robot de soldadura del robot de soldadura de laser
Los productos de soldadura son acero de aluminio, inoxidable y componentes electrónicos del metal,
cuáles son finos o pequeños y requieren requisitos de soldadura más altos. Generalmente,
los robots de soldadura de laser pueden ser utilizados.
La mejor configuración de este robot de soldadura de laser:
| Nombre de la configuración |
Sensaciones propicias |
cantidad |
| Cuerpo del robot |
Karnopu. CRP-RH14-10-W, palmo de brazo del 1.44m, carga 20KG |
1 sistema |
| Gabinete de control |
Gabinete de control integrado del control de la impulsión de CRP (generación G4), seis acoplamientos del eje. |
1 sistema |
| Transformador protector |
Transformador antiinterferente de la protección del aislamiento construido en el regulador |
1PS |
| Línea de la interconexión |
línea de control de conexión de los 6m |
1 grupo |
| Programación del colgante de enseñanza |
6-meter la línea colgante de la enseñanza, toca el indicador digital |
1PS |
| Caja de control del comienzo |
Caja de control estándar de la parada de comienzo, línea de los 6m |
1PS |
| Soldadora de laser |
Soldadora de laser de Yueming 1500W de Han |
1 sistema |
| Paquete de los accesorios de la soldadora |
Paquete de los accesorios de la soldadora |
1 grupo |
| Cabeza del laser |
Especial para la soldadura automática (Shangai aumentó el laser) |
1 grupo |
| el tanque de agua |
Construido en el tanque de agua |
1 sistema |
| Base del montaje del robot |
Soldadura y el trabajar a máquina de la placa de acero gruesa de carbono de 20m m |
1PS |
Características de funcionamiento del cuerpo del robot
· El palmo de brazo es 1,44 metros. El diseño es altamente compacto y se puede instalar fexiblemente en el de tierra o al revés.
· Con el espacio de trabajo grande, velocidad rápidamente de funcionamiento y alta exactitud de colocación repetida, es conveniente para la amplia gama de usos de soldadura.
· Equipan a la independiente del tablero de la parada de emergencia de la seguridad del sistema de control de, y el circuito de retransmisión de la seguridad se adopta para proporcionar la parada de emergencia del doble-circuito para asegurar la confiabilidad de la parada de emergencia.
· El cuerpo del robot adopta el cable especial altamente flexible.
· El transformador trifásico incorporado hace 380V y 220V aislado para ayudar a la fuente de alimentación más estable. El filtro trifásico incorporado puede mejorar con eficacia el funcionamiento del EMC y de la EMI.
· El cuerpo del robot está con el tubo de gas del dual-circuito para cubrir la demanda de soldadura.
· El diámetro interno del agujero medio de 6 ejes es 44m m, puede cumplir los requisitos de la instalación de la antorcha de la refrigeración por agua y de la antorcha de los bramidos.
· El cable de soldadura altamente flexible es incorporado.
Objeto de soldadura
PARÁMETROS TÉCNICOS DEL CUERPO DEL ROBOT
| Modelo |
|
CRP-RH14-10-W |
| Forma del brazo |
|
Juntas múltiples verticales |
| Grado de libertad |
|
eje 6 |
| Carga útil máxima |
|
10KG |
| Repetido colocando exactitud |
|
±0.08mm |
| Distancia que alcanza máxima |
|
1454m m |
| Peso corporal del robot |
|
170KG |
| Modo de la instalación |
|
Montaje molido, al revés, montaje en la pared |
|
Viaje máximo
|
eje 1 |
Mounting-167°~167° molido/al revés, montaje en la pared -30°~30° |
| eje 2 |
-155°~90° |
| eje 3 |
-175°~240° |
| eje 4 |
-190°~190° |
| eje 5 |
-105°~130° |
| eje 6 |
-105°~130° |
|
Eje máximo
velocidad
|
eje 1 |
169°/s |
| eje 2 |
169°/s |
| eje 3 |
169°/s |
| eje 4 |
301°/S |
| eje 5 |
220°/s |
| eje 6 |
743°/S |
|
Permisible
esfuerzo de torsión
|
eje 4 |
los 20N.m |
| eje 5 |
5 20N.m |
| eje 6 |
el 11N.m |
|
Permisible
momento de inercia
|
eje 4 |
0.5kg.m2 |
| eje 5 |
0.5kg.m2 |
| eje 6 |
0.16kg.m2 |
|
Instalación
ambiente
|
temperatura ambiente |
0~45℃ |
| humedad relativa |
el 20~80% (ninguna condensación) |
| vibración |
Debajo de 0.5G |
| Otros |
La instalación del robot debe estar lejos de: Liguids o gases inflamables o corrosivos.
Fuentes eléctricas de interferencia |
| Nivel del IP |
|
Cuerpo IP54, muñeca IP67 |
| Características de la ventaja |
|
Estructura compacta, velocidad, alta precisión, alta expansibilidad y operación fácil, |
| Uso |
|
Welding.cutting.assembly.handling, marking.grinding |
