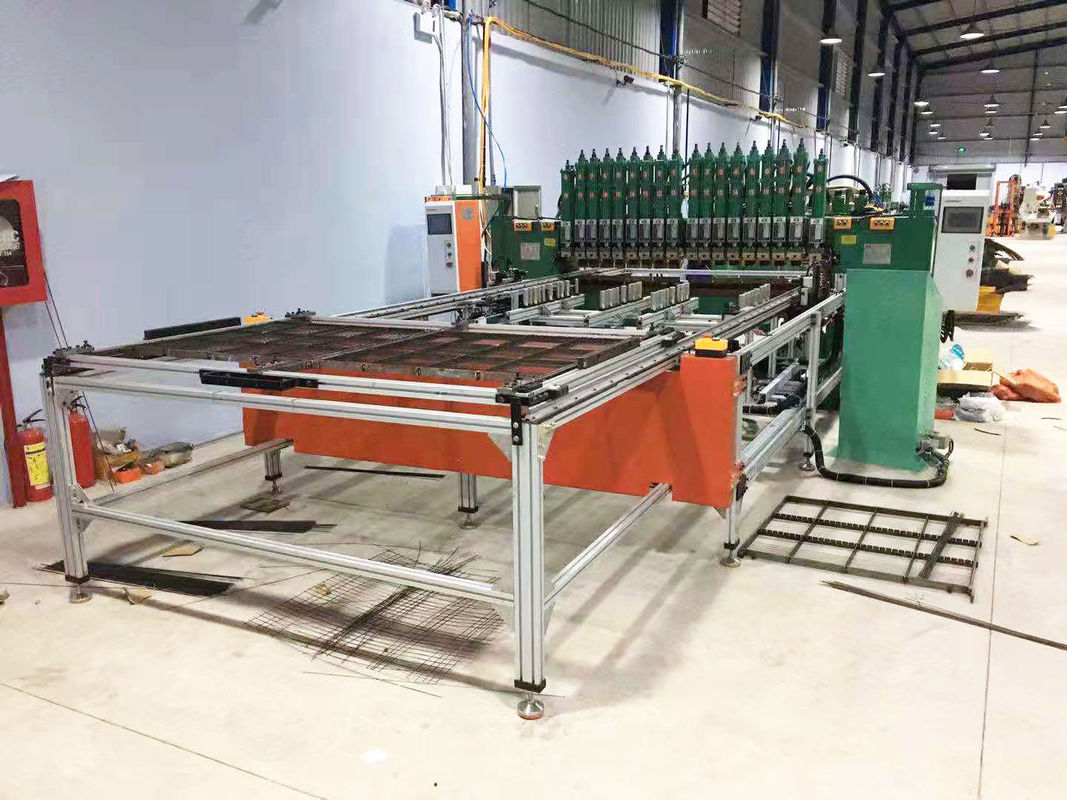

Soldadora industrial de Gantry Type Row del soldador del punto de la frecuencia variable 150KVA

Tipo variable soldadora del pórtico de la frecuencia de la fila

Introducción a esta máquina

        Esta máquina es un tipo soldadora del pórtico de la conversión de frecuencia de la fila, el transformador es tipo de la CA, y la caja de control eléctrica es tipo de la conversión de frecuencia. Puede asegurar fuerza de soldadura y la corriente de soldadura estable. Por otra parte, tiene poco impacto en la red eléctrica y ahorra la electricidad, que es muy conveniente para la situación que hay muchas fábricas y máquinas con las redes eléctricas escasas. Es la combinación de soldadora de la CA y de soldadora de frecuencia media.

Anfitrión de la soldadora del pórtico

1. El voltaje de entrada es 380V, el poder es 150KVA * 2, hay cilindros de 18 tres-capas, la anchura interna de la máquina es 2300M M, y la anchura de soldadura eficaz es 2000M M. La soldadura de soldadura de la fila muere se equipa del electrodo largo del cobre del cromo de 100M M.
2. El transformador principal se hace de la bobina de cobre roja llena, silicio de acero, transformador potente, corriente fuerte del alto grado, y la corriente máxima del cortocircuito es 32000A y hay circulación que se refresca, dispositivo del agua del control de la temperatura, protección completa de la máquina puede trabajar durante mucho tiempo con de gran intensidad. La sobrecarga accionará automáticamente apagado.

3. La caja de control es cajas de control de dos frecuencias de la conversión. La frecuencia del control del regulador de la conversión de frecuencia es 5KHZ, con alta exactitud de control y la corriente estable, para asegurarse de que el proceso de soldadura reduce el salpicón y el efecto de soldadura es mejor.

4. El cilindro es un cilindro ajustable de la tres-capa, que es rápido, potente y fácil de ajustar. Válvula electromagnética de Taiwán Yadeke, estable y durable.

2 sistemas del intercambio superior y más bajo mueren por estante de alimentación automático de la soldadora del pórtico

1. Dos sistemas de la malla que sueldan con autógena que empujan dados, y dos sistemas de dados se intercambian hacia arriba y hacia abajo para soldar con autógena. Ahorre el tiempo y el espacio. El dado que empuja se utiliza para instalar la soldadura para morir, no la fijación con abrazadera muere que puede ser soldada con autógena directamente.

2. El espacio de la instalación del molde es un máximo de los 2m anchos * malla larga del 1.5m.

3. Hay 2 sistemas de motores servos y 1 sistema del interfaz de PLC+human-machine. El diseño es fácil de usar y fácil de ajustar.

4. Durante la operación, la máquina envía automáticamente el molde para soldar con autógena, automáticamente las devoluciones, y expulsa automáticamente el molde.

5. La ayuda de aluminio ensanchada y espesada del perfil es estable y sólida, y fácil de ajustar.

Descripción:

El equipo presta la atención al tiempo de múltiples puntos de la soldadura, del ahorro, al trabajo y a la eficacia alta. Modificado para requisitos particulares generalmente según condiciones del producto y requisitos de cliente.

Por el transformador:

puede ser hecho en tipo doble del transformador, solo tipo del transformador, tipo de frecuencia media y tipo de la conversión de frecuencia.

Otros nombres

Según el número de cilindros de duplicación de la fuerza:

puede ser hecho en 4-20 cilindros.

Según el tamaño del producto: puede ser hecho, el 1m de par en par y el 1.35M de largo. O el 1.5m ancho, el 1.35M de largo, o los 2m * el 1.35M, muchos clases. Si es un mercado cargado del gabinete, es mejor hacerlo dentro del 1.5m ancho * el 1.35M largo.

Según el modo de alimentación:

puede ser empujado manualmente, alimentar los dados delanteros y traseros automáticamente, e intercambia el dado que alimenta hacia arriba y hacia abajo automáticamente.

otro nombre

Soldador del punto del pórtico,                                                 soldador de la fila del pórtico,                                           soldador principal multi del punto,

soldador multi del punto,                                                    soldador de la fila de la malla,                                             soldador multi del punto del cilindro,

soldador del punto del estante del almacenamiento

Máquina de la soldadura por puntos,                                             máquina de la soldadura por puntos de la presión de aire,                 soldadora de la fila,

soldadora del tacto,                                          máquina de la soldadura a tope,                                       máquina neumática de la soldadura por puntos,

máquina multi de la soldadura por puntos,                                    máquina de frecuencia media de la soldadura por puntos,        soldadora, neumática

soldadora,                                                 máquina de alta potencia de la soldadura por puntos,                      máquina de la soldadura por puntos de la precisión,

máquina de la soldadura por puntos de la chapa,                                máquina de la soldadura por puntos del alambre,                       máquina de la soldadura por puntos de la resistencia,

máquina de la soldadura por puntos de la nuez,                                     Máquina de la soldadura por puntos de la CA,                                 máquina trifásica de la soldadura por puntos,

máquina de acero inoxidable de la soldadura por puntos,                     máquina galvanizada de la soldadura por puntos de la hoja,         Máquina modificada para requisitos particulares de la soldadura por puntos,

máquina especial de la soldadura por puntos,                                        máquina de la soldadura por puntos de la batería,                 Máquina de la soldadura por puntos de Taiwán,

máquina de la soldadura por puntos de la malla,                                      máquina multi de la soldadura por puntos del cilindro,            máquina de la soldadura por puntos del pórtico,

máquina de la soldadura por puntos de la malla de alambre,                             Máquina de la soldadura por puntos de DC,                             pequeña máquina de la soldadura por puntos,

Descripción de producto

2. Todo el dispositivo de cobre rojo del control de la temperatura de la refrigeración por agua del transformador tiene las ventajas de la vida de servicio larga, de poco ruido, de la seguridad y del uso conveniente.



A. características del transformador de Taiwán: suficiente capacidad, mayor fuerza de soldadura y una conductividad más fuerte.

Circulación de B. Water que se refresca, que se puede utilizar dentro de la gama clasificada para asegurar 24 horas de operación.

C. Por otra parte, el dispositivo del control de la temperatura puede trabajar sobrecarga y cortó automáticamente poder de proteger la máquina entera contra ser afectado.

3. Se adopta el modo de enfriamiento forzado ahorro de agua, y el circuito principal adopta el interruptor sin contacto de alta potencia del SCR, con alta pérdida de la conductividad y de la energía baja, protección automática da alta temperatura.



la válvula transparente de la corriente 4.The se modifica para requisitos particulares en Taiwán. Hay el cilindro casi 100 + las acciones de la válvula electromagnética del soldador del pórtico, y docenas de circulación del agua. Con este artilugio, ninguna materia que la ruta tenga un problema, es fácil encontrarlo y ver con seguridad,





Principio de soldadura por puntos



Parámetros técnicos:

modelo del 机型	poder clasificado KVA del 额定容量	voltaje entrado V del 输入电压	HERZIOS nominales de la frecuencia del 额定频率	cortocircuito máximo A actual del 最大短路电流
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
