Fuente de alimentación variable principal multi de la frecuencia de la fuente de alimentación de la frecuencia de Intermediate del soldador del punto

Soldador principal multi del punto
Fuente de alimentación de la frecuencia intermedia
Fuente de alimentación variable de la frecuencia

Introducción a esta frecuencia variable

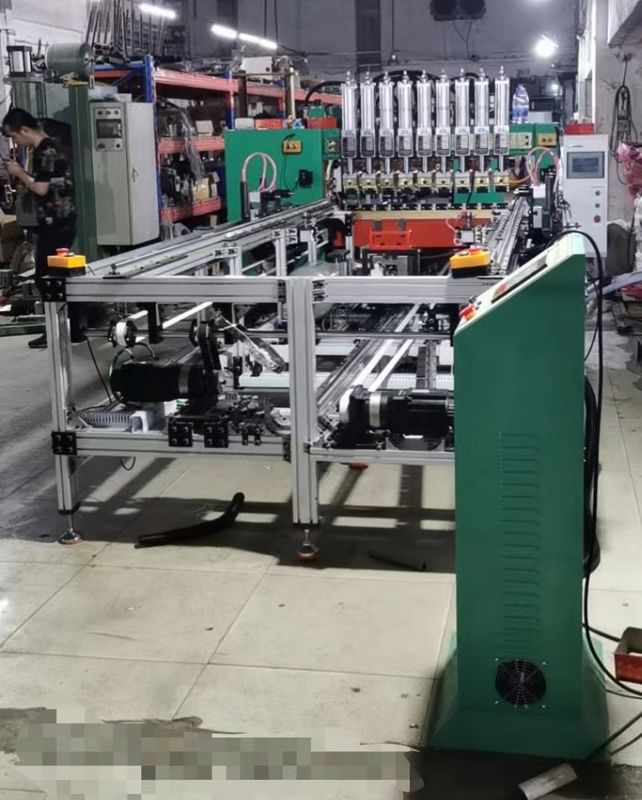

Anfitrión de la soldadora del pórtico

Transformador de cobre refrigerado por agua de 1.150KVA*1 Taiwán, cilindros de 9 dos-capas, anchura de 1200M M, anchura de soldadura eficaz de la máquina de 1000M M. Se proporcionan nueve electrodos 100M M largos del cobre del berilio, que se pueden ajustar según necesidades reales. Un sistema del sistema de conversión de frecuencia.

2. El transformador principal es tipo de temperatura controlada refrigerado por agua de Taiwán, toda la bobina de cobre roja, silicio a estrenar de acero, transformador potente, cortocircuito actual, máximo fuerte 32000A actual del alto grado y tiene la circulación del agua y dispositivo del control de la temperatura, que pueden proteger completamente la máquina contra el trabajo durante mucho tiempo con de gran intensidad. Tiene la función de la protección automática del poder-apagado para la operación de la sobrecarga. 3. el regulador de la frecuencia de la variable, con actual y bueno suaves soldando con autógena efecto, tiene un buen efecto del almacenador intermediario sobre la red eléctrica. La válvula electromagnética de Taiwán Yadeke es rápida en respuesta y artículo.

4. El cilindro es un cilindro ajustable de la dos-capa, que es conveniente para la presión del pequeño alambre. Es rápido, potente, fácil ajustar, y conveniente ajustar la distancia y la presión de aire.

5. El marco de la unidad central está de estructura reforzada metal grueso de la placa, sólido y durable.
Dispositivo de alimentación automático:

1. Dos sistemas de la malla que sueldan con autógena que empujan dados, y dos sistemas de dados se intercambian hacia arriba y hacia abajo para soldar con autógena. Ahorre el tiempo y el espacio. El dado que empuja se utiliza para instalar la soldadura para morir, no la fijación con abrazadera muere que puede ser soldada con autógena directamente.

2. El espacio máximo de la instalación del molde es malla del 1m * del 1.2m.

3. Hay 2 sistemas de motores servos y 1 sistema del interfaz de PLC+human-machine. El diseño es fácil de usar y fácil de ajustar. El interfaz de la exhibición es en inglés.

4. Cuando el trabajo, manualmente cicloide, la máquina envía automáticamente el molde para soldar con autógena, automáticamente devoluciones, expulsa automáticamente el molde, y expulsa el material.

5. Ensanche y espese la ayuda de aluminio del perfil para asegurar estabilidad a largo plazo.

Descripción:

El equipo presta la atención al tiempo de múltiples puntos de la soldadura, del ahorro, al trabajo y a la eficacia alta. Modificado para requisitos particulares generalmente según condiciones del producto y requisitos de cliente.

Por el transformador:

puede ser hecho en tipo doble del transformador, solo tipo del transformador, tipo de frecuencia media y tipo de la conversión de frecuencia.

Otros nombres

Según el número de cilindros de duplicación de la fuerza:

puede ser hecho en 4-20 cilindros.

Según el tamaño del producto: puede ser hecho, el 1m de par en par y el 1.35M de largo. O el 1.5m ancho, el 1.35M de largo, o los 2m * el 1.35M, muchos clases. Si es un mercado cargado del gabinete, es mejor hacerlo dentro del 1.5m ancho * el 1.35M largo.

Según el modo de alimentación:

puede ser empujado manualmente, alimentar los dados delanteros y traseros automáticamente, e intercambia el dado que alimenta hacia arriba y hacia abajo automáticamente.

otro nombre

Soldador del punto del pórtico,                                                 soldador de la fila del pórtico,                                           soldador principal multi del punto,

soldador multi del punto,                                                    soldador de la fila de la malla,                                             soldador multi del punto del cilindro,

soldador del punto del estante del almacenamiento

Comparado con el regulador común de la CA de la frecuencia del poder, el regulador del inversor tiene las ventajas siguientes

1. La frecuencia del control del regulador variable de la CA de la frecuencia es 5KHZ, con alta exactitud de control y la corriente estable, para reducir el salpicón durante la soldadura;
2. Porque la soldadora variable de la CA de la frecuencia utiliza el transformador de la frecuencia del poder, es muy simple y conveniente transformar la soldadora de la frecuencia del poder. Es solamente necesario substituir el regulador original de la CA de la frecuencia del poder por el regulador variable de la CA de la frecuencia;
3. la hoja de aluminio, galvanizada, el acero de la alta tensión, el acero inoxidable, la aleación del magnesio, el acero de carbono y el titanio se pueden soldar con autógena con bueno soldando con autógena efecto;
4. La potencia de entrada trifásica de la CA 380V soluciona el problema de la entrada trifásica desequilibrada de la red eléctrica, con factor de poder más elevado;
5. Porque el transformador de la frecuencia intermedia usado para el regulador de DC de la frecuencia intermedia tiene un diodo de rectificador, y hay una caída de voltaje del tubo 0.7V en el diodo, que traerá apagón. Cuanto mayor es la corriente, mayor es el apagón en el diodo. Por lo tanto, el regulador variable de la CA de la frecuencia tiene más ventajas en usos de alta potencia.

Características funcionales principales del regulador de la conversión de frecuencia

1. Frecuencia de la fuente de potencia de salida de la frecuencia variable: 25HZ-400HZ programable;
2. hasta 64 sistemas de especificaciones de soldadura pueden ser programados;
3. proceso de calefacción de tres fases: precalentamiento, soldando con autógena y temple; En la sección de soldadura, usted puede definir las secciones cada vez mayores y de disminuciones y el número de ciclos;
4. puerto programable de la entrada-salida de la salida: salida programable de 3 segmentos, haciendo juego mejor con el PLC, el robot, el etc;
5. contando sistemas tales como cuenta de la junta de la soldadura, número del objeto, número que embala y electrodo que muelen la cuenta para facilitar a la gestión de producción;
6. función de la comunicación y de control del código del BCD: puede externamente ser conectada con el de computadora personal industrial, el PLC y el otro equipo para alcanzar a la gestión teledirigida y automática;
7. La bobina secundaria retroactúa la corriente de soldadura secundaria en tiempo real y participa en el lazo cerrado para alcanzar un control actual más exacto de soldadura;
8. Los parámetros de proceso de soldadura de la especificación se pueden copiar para facilitar y para fijar rápidamente los parámetros de la especificación;
9. La función del registro en curso de soldadura registra la corriente de soldadura de los 20 tiempos pasados para consulta;
10. función del expediente de la alarma, conveniente para ver la información histórica de la alarma;
11 exactitud de control actual: ‰ 5.

Parámetros técnicos:



modelo del 机型	poder clasificado KVA del 额定容量	voltaje entrado V del 输入电压	HERZIOS nominales de la frecuencia del 额定频率	cortocircuito máximo A actual del 最大短路电流
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
